EMETTEUR 500 WATTS A1 SIPL / RENOVE S.T.I. Version 4F
F5PQ / F5MAF
Cette page vous présente un émetteur qui fut utilisé dans les années 60 par le ministère de l’intérieur, service des transmissions.
Cet émetteur à son origine n’était exploité qu’en télégraphie (A1) dans certaines préfectures.
Voici la notice technique (merci à F6BWO).
S.T.I. : Service de Transmissions de l’Intérieur ou Service de Transmissions et de l’Information.
Historique :
Ces châssis ont été sauvés de justesse du marteau pilon d’un ferrailleur du Tarn, hélas la baie n’a pu l’être.
Les modifications pour la conversion en modulation plaque et écran ont été apportées par Paul F5PQ.
Voici le châssis HF presque d’origine avec trois préréglages sur quatre.
Châssis de Lucien F1JGC
Pas moins de deux voyages ont été nécessaires pour le rapatrier de l’Ariège du nord.
Merci encore Paul pour ce superbe cadeau.
Tous les éléments ont donc été démontés et stockés provisoirement.
A l’origine l’émetteur est constitué de 3 chassis :
Un châssis HF
Il est constitué de trois étages :
- Séparateur de fréquences (EL84)
Quelles modifications ont été apportées (self).
- Doubleur de fréquences (6146)
Quelles modifications ont été apportées (CV d’accord).
- Final (P600)
Les plus grosses modifications ont été faites sur ce châssis, self à roulette, gros CV de plaque, commutation de condensateurs de charge, ….
La P600 est absente!
Vue coté câblage
Un châssis alimentation HT
Des gros disjoncteurs et un bon commutateur
L’alimentation délivre environ 2300 V 500 mA. Le redressement est effectué par des tubes DCG4/1000 remplacés par la version silicium.
Les redresseurs ont été enlevés
Un châssis alimentation MT
Des disjoncteurs et un bon commutateur
- Une alimentation délivre environ 500 V 300 mA
- Plusieurs alimentations dont certaines rajoutées pour le modulateur (G2 des 813 et HT du préampli).
Les tubes redresseurs ont été remplacés par des diodes silicium, rajout d’une petites alimentation de polarisation pour les 813.
De la commutation!
A été rajouté : un châssis modulateur
Une fenêtre pour voir les 813!
Provient d’un BC-640, équipé d’origine de 2 x 811. Elles ont été remplacées par des 813 avec un transformateur de modulation d’origine TRT ainsi qu’un transformateur de chauffage 10V.
Les schémas d’origines se trouve dans ce recueil : Surplus_schematics_AA4DF.pdf
Les modifications visibles!
Vue coté câblage
Le pilote à quartz à 4 fréquences NARDEUX
Quatre quartz équipent le générateur. Ils sont situés dans une enceinte thermostatée.
Trois étages constituent le pilote :
- Un oscillateur (EF86)
- Un séparateur (EF80)
- Un étage de sortie avec filtre (EL84)
La fréquence de sortie correspond à la fréquence d’exploitation divisée par 2.
Il y a un quartz pour le 3.550 KHz, une fiche BNC a été rajouter pour utiliser un synthétiseur extérieur.
On voit l’enceinte thermostatée
Les filtres de sortie
Le remontage
Va-t-il rentrer dans le shack?
Le plus problématique a été le maniement du châssis de l’alimentation HT, plus de 50 Kgrs
C’est juste pour passer derrière!
Ouf, tout a été placé, le générateur de fréquence NARDEUX est au dessus.
Le câblage des châssis
Toutes les fiches femelles ont été refaites, un sacré travail que Paul a effectué de mains de maître.
Les tests
Le plus long a été de vérifier que rien n’avait été endommagé durant le déménagement.
Ensuite, de voir à quoi correspond chaque interrupteur.
La mise en chauffe!
Quelques mesures :
HauteTension à vide : 2650 V et en charge : 2300 V
Le choix des condensateurs de charge permettent d’obtenir 5 puissances : de 150 W à 400 W HF.
A 300 W HF, la consommation est de 190 mA environ.
A 400W HF, la consommation est de 220 mA environ.
Utilisation du wattmètre Comet CMX1:
Voici la sonde du Comet
- Il y a 2 fois 10 tours en opposition sur le tore.
- Coté gauche il y a 2 diodes, coté droit, 3.
Des mesures de la modulation seront effectuées.
Le niveau d’injection BF est assez élevé 3V CC sur une charge de faible impédance., un étage pré-amplificateur est nécessaire derrière un micro.
J’utilise un Mélodium 75A avec son transformateur et une chaîne d’amplification avec CAG. C’est un LM386 qui se trouve en sortie, il y a de la marge (même trop!).
Mesures sur le circuit en PI
J’ai utilisé le MFJ245 pour vérifier le circuit en PI, en utilisant une charge équivalente au tube en fonctionnement de 4 KOhms l’ensemble s’accorde parfaitement.
Les essais sur antenne :
Je rencontre des problèmes d’amorçage sur le CV plaque à la moindre modulation avec une puissance de 300W.
Sur charge , aucun problème.
Il se pourrait que mon auto-transformateur utilisé avec la Center Feed soit mal adapté et sous dimensionné.
Pourtant des essais à 700W avec le linéaire n’avait rien révélé, en fait, le problème est dû à de la sur-modulation.
Sous dimensionné? Peut être bien…
J’avais débuté un projet, c’est l’occasion pour le terminer avec un CV sous vide de 370 pF :
Ou simplement utiliser un dipôle taillé sur 3600 KHz avec un symétriseur 2 KW (origine Balun Designs) :
http://www.balundesigns.com/
Ou d’autres!
Quel est celui qui a le moins bon rendement sur 80M?
Réponse : Celui avec les barreaux de ferrite.
Il faudra mesurer l’impédance du dipôle une fois installé car le point d’alimentation n’est qu’à 7m du sol et les points d’encrage à 5 m .
Car ces baluns ne font que symétriser.Il restera peut être l’adaptation d’impédance à optimiser, soit par un autre tore un/un de rapport 1.5 ou 1.33 suivi d’un balun Ganella (a droite) ou utiliser un coaxial 1/4 onde.
Résultats :
Antenne taillée sur 3.580 KHz (le symétriseur Ganella apporte une légère réduction) : 1,3 de TOS.
J’ai utilisé un câble RG8 1/4 onde taillé ur 3.580bKHz (le MFJ259 me donne 69 Ohms avec très peu de réactif et capacitif.
J’ai donc utilisé dans le shack un balun un/un de rapport 1/1.33, ce qui me donne 1.0 de TOS.
Bientôt dans un boitier
Cela peu paraitre compliqué mais je n’utilise pas de boite d’accord, les 400W porteuse n’apportent aucun échauffement du balun dans le shack.
Conclusion
Depuis l’installation de la nouvelle antenne, aucun problème n’apparaît.
En chargeant correctement l’étage final et en faisant attention à ne pas sur-moduler, les correspondants trouvent la modulation bonne à pleine puissance ( env 400W).
C’est beau!
Enregistrement effectué avec un SDR par F1APJ (Bientôt)
Merci Paul pour ce beau cadeau unique.
Quelques améliorations seront encore à apporter :
Commutation de la haute tension, temporisation E/R, CAG sur le modulateur, revoir les galvanomètres, un peu d’esthétique …
Donc du travail pour un certain temps.
Cela va aussi me permettre de mieux avancer sur mon propre émetteur avec une P600.
J’ai fait tailler des quartz de 1.800 KHz et 1.805 KHz dans des boîtiers type type 48U, un peu cher mais impossible de trouver dans les surplus.
Faites votre demande à Madame Boyer : hybrico@wanadoo.fr
Les simplifications, améliorations et ……..la touche esthétique.
Paul, F5PQ, avais apporté pas mal de modification pour permettre à cet émetteur d’être multibande.
Pour ma part je préfère le limiter au 80 M.
Etage final
J’ai donc amélioré le facteur de qualité du filtre en PI en remplaçant la self à roulette par une self de 20 µH D = 88 mm faite en tube de cuivre de 4 mm. (Trouvé sur Ebay : 7,5m 50€, c’est cher!).
Une belle self de 20 µH
J’ai de plus :
- supprimé le commutateur et les condensateurs associés qui se trouvaient en parallèle sur le condensateur variable de la plaque. Celui-ci faisant 130 pF, ce qui est suffisant pour le 80 M.
- Rajouté une sonde en sortie
- Renforcé la platine de maintien du relais d’antenne.
Ca a de la gueule!
Et dessous, reprise de la masse avec de la bande cuivre et quelques câblages..
C’est aéré!
Doubleur
Toujours en utilisant de la bande de cuivre, reprise du câblage et ajout d’une self VHF sur l’anode de la 6146.
Le commutateur n’est plus fonctionnel pour cet étage.
Le driver
Une self pour le 3500 KHz avait été rajoutée pour utiliser le driver en doubleur, et donc la 6146 en amplificateur.
J’ai réutilisé les condensateurs de préréglage d’origines calés sur :.
- 3550 KHz
- 3600 KHz
- 3610 KHz
Indicateur
Un gros travail reste à faire sur les mesures prévues sur le schéma et ramenées sur un seul galvanomètre.
Pour plus de la moitié je n’ai rien d’affiché.
Il y a une platine avec tous les shunts.
Ils ont tous été repris pour une meilleur clarté sur le galvanomètre.
Cela m’a permis de voir que le courant d’excitation est de l’ordre de 4 mA et que le courant G2 est de 15mA.
Ces valeurs me semble un peu faible.
Grille G2
La grille était reliée directement au 560V. Pour une utilisation en tétrode, la grille G3 était reliée à la G2 à travers une résistance de puissance.
Des reports de modulation indiquaient une « retenue de la modulation ».
La G2 est maintenant fixée à 500V à travers une résistance à collier.
Le G3 est reliée directement à la masse (Pentode).
Les résultats sont meilleur coté modulation.
Le courant G2 est de 25 mA pour 500 V pour un courant anodique de 190 mA sous 2300 V.
Les quartz sont arrivés!
Mis en place et soulagement ils oscillent mais 300 Hz plus haut que la fréquence voulue!
Les condensateurs ajustables ne permettent de gagner que 50 Hz..
Après plusieurs essais, j’ai décidé de reprendre l’oscillateur.
Voici les modifications :
Le mode de résonance a changé, maintenant je suis plus bas et peux ajuster la fréquence avec la self de 33 µH.
Le niveau de tension n’a pas bougé.
Les CV d’ajustement ne sont plus utilisés
Ouf! ça c’est de la précision, brave HA 300N
Le signal est bon avec plus de 20 V crête.
Les quartz étant dans une enceinte themostatée, la fréquence est très stable.
Modification de l’exciter pour avoir un peu plus courant grille G1 de la P600.
Les quelques modifications :
Les résistances d’entrée des grilles G1 de la 6146 et de la P600 ont été remplacées par des self VHF (50 Ohms avec 4 spires).
La valeur de la capacité entre la G1 de la P600 et le circuit de sortie de la 6146 est passée de 75 pF à 200 pF.
Le résultat : j’ai les 6 mA de courant grille attendus (variable de 3 à 6 mA).

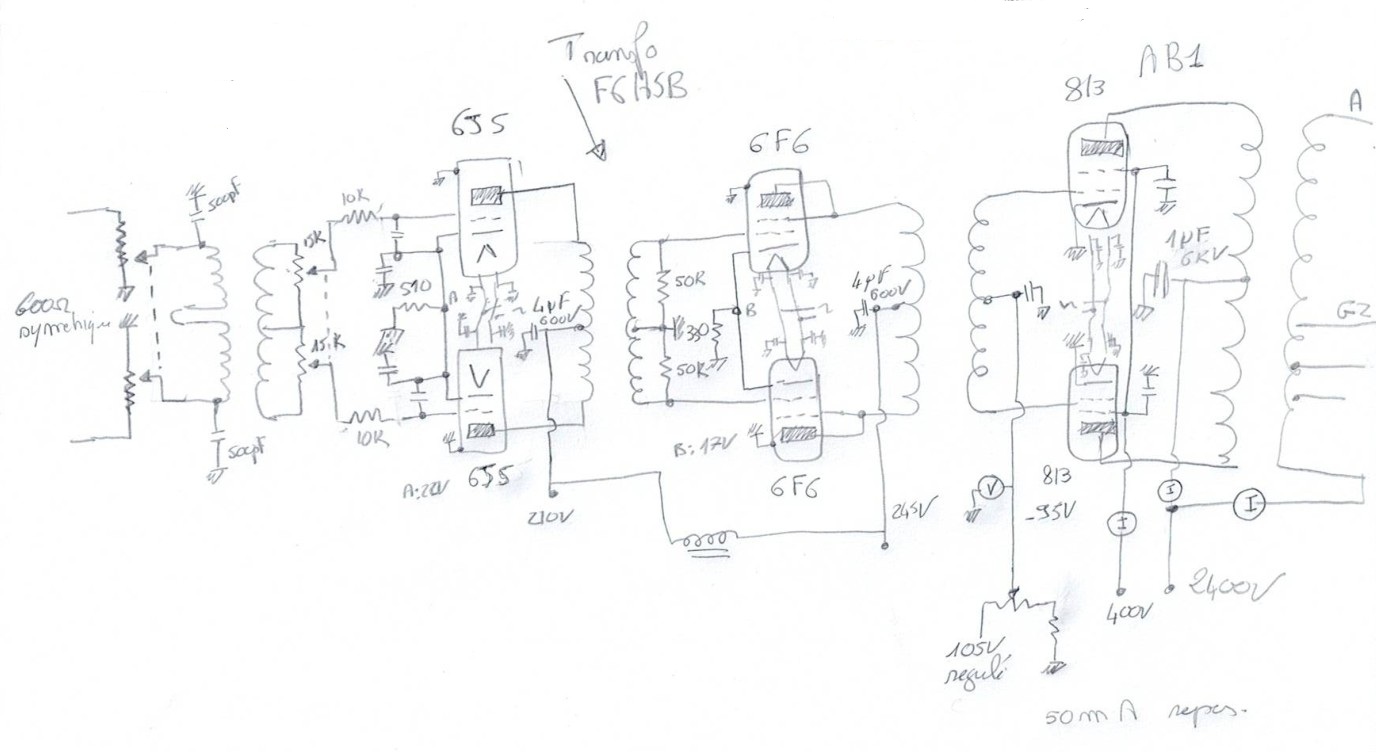

Modification du modulateur
Après avoir modifié le micro Astatic, le niveau de sortie est suffisant pour attaquer le modulateur.
Les reports de modulation donnent une modulation améliorée mais elle manque un peu de dynamique et aigüe.
L’amélioration est venue en modifiant la prise écran sur le transformateur de modulation.
Il reste à trouver un micro basse impédance pour améliorer la courbe de réponses.
Je me suis attaqué à la simplification du châssis modulateur.
- Un tube et un transfo ne servant plus, ils ont été enlevés ainsi que les composants associés et le câblage.
- Reprise des commutations et alimentations( polarisation).
- Mise en place d’un galvanomètre donnant plus d’informations : Ig2, Vg2, Ia, et Va.
- Supression de la commutation haute tension, elle existe dans le châssis alimentation en cas de courant excessif. La commutation E/R mettra ou pas les cathodes à la masse. Les polarisations et filament resteront.
De la place pour intégrer le transfo et régulatrice pour la polarisation
Implantation des nouveaux transformateurs et plaque supports 813
Un gros travail sur le châssis :
Suppression :
- Du transformateur filaments pré-ampli
- Supports des tubes non utilisés
- Des relais HT et THT
Implantation :
- D’un transformateur filaments et HT
- D’un transformateur filament 813
- D’un transformateur de polarisation des 813 avec réglage.
- Self de filtrage pour l’alimentation G2 des 813.
- Supports des tubes 813 sur le châssis
- Prise/filtre secteur
- Relais de commutation cathodes des 813 (E/R).
Masquage des trous sur la face avant et sur le châssis.
Un peu de mécanique
Tout a été démonté et le re-câblager est en cours en reprenant les fils sous soie.
Ca prend du temps!
L’entrée du modulateur est en symétrique 600 Ohms (fiche XLR).
La chaîne de traitement audio est en test sur le petit émetteur AM avec l’EL519.
- Un micro Behringer C1 fixé sur un vieux bras de lampe.
- Un préampli Behringer à tube avec effets
- Un équaliser 2 x 15 bandes
- Un compresseur expander limiteur.
L’émetteur EL519 et le modulateur sont à gauche, les racks audio sont à droite au dessus du modulomètre
De retour sur le modulateur :
Le câblage avance, les premiers tests aussi (attention de ne pas mettre de condensateur à l’envers…).
Il manque les résistances de puissance pour rabaisser la tension écran des 813 à 750V ainsi que celles pour faire chuter la tension point milieu à 250V.
La platine de polarisation est en cours, elle utilise une VR150, un potentiomètre permettra de régler la tension pour une courant de repos de 50mA (2 x 813).
La platine à gauche recevra le relais de commutation des cathodes des 813.
Y a des trous!
Ca y est je vois la fin du câblage!
A été rajoutés :
- polarisation réglable de -120 à -70V,
- relais temporisé pour alimenté les préamplis à la mise sous tension (géré aussi par le passage en émission / réception). Alimentation 12V (doubleur de tension avec le 5,5V) pour alimenter les relais,
- relais sur la cathode (géré par le passage en émission / réception),
- relais sur la tension G2 piloté par la présence de la haute tension,
- fiches BNC HT et Lemo.
Le relais de cathode avec le shunt , le relais temporisé pour la HT2
et les E/S des hautes tensions avec la carte de détection HT.
La carte pour générer la polarisation et le relais pour la G2.
Vue de dessus, les câbles ne sont pas encore connectés.
Les E/S des HT et l’entrée ligne symétrique
Je commençais à attaquer les mesures quand je me suis aperçu qu’une des lampes 6J5 ne chauffait pas trop…
Big problème, le transformateur entre le push pull de 6J5 et de 6F6 est HS, je l’avais câblé à l’envers!
Heureusement après essais, ma régie audio me donne assez de tension (-10 à + 10dB sous 600 Ohms) pour attaquer le push pull de 6F6 qui me sort en moyenne 2W sur 20 KOhms, plus de 200V RMS.
Voici le modulateur dans la baie, il ne reste que les points de mesures (Ia, Ig2, Vg1 et Vg2) à faire.
A l’arrière :
- Une embase Lémo pour l’alternat,
- une embase XLR pour l’entrée symétrique 0dB,
- deux embases Lémo 75 Ohms pour la tension écran de la P600,
- deux embases BNC HT pour la tension d’anode de la P600,
- un prise pour le 230 V venant du rack alimentation.
Les 2 6J5 ont été enlevées.
Il faudra prévoir une éclateur sur les bornes de sorties HT du transformateur pour protéger l’enroulement ainsi qu’un condensateur HT sur son point milieu.
Jacques F8XH me propose une paire de QB3-300 pour mettre à la place des 813, on se rapproche plus du modulateur TRT d’où vient le transformateur, pourquoi pas!
Je n’ai pas pu m’enpécher de prendre la P600 avec la nouvelle self…..
Sur la tole de séparation je fixerai un ventilateur pour refroidir la sortie d’anode.
Elle est belle!
En attendant quelques shunts pour les mesures, j’ai commencé à reprendre le câblage du chassis MT.
(Suite à quelques remarques j’ai augmenté la taille des photos verticales)
Toujours adepte des bandes de cuivre pour les reprises de masse.
Assez de place pour mettre quelques condensateurs de fitrage et la gestion E/R avec une alimentation auxiliaire en 12V.
Un petit grillage sera rajouté.
Un renfort en alu viendra rigidifier la face avant.
Il pleut dehors, ce qui m’encourage à donner un coup sur la restauration.
Place toute trouvée pour la platine!
Plusieurs embases Lemo et autres ont été rajoutées.
- Commutation du récepteur
- du modulateur
- du générateur HF
- autres
Une platine est en cours de réalisation avec une alimentation 12V et plusieurs relais (certains temporisés).
Et voilà après une heure de QSO!
La platine testée et montée dans le châssis.
Mais que fait elle?
Le PTT actionne le relais jaune qui alimente les grilles des MosFets à travers des réseaux RC et diodes.
Ces MosFets commandent les 3 gros relais doubles.
Il y a deux relais en oppositions où une temporisation réglable de 0s à 10s est présente quand le PTT est actionné.
Le troisième relais a une temporisation réglable de 0s à 10s quand le PTT est relâché.
Cela permet de répondre aux commutations :
- Du récepteur,
- du relais E/R,
- du modulateur / émetteur,
- du générateur HF.
Et de plus cette platine comporte une source 12V 1A pour les accessoires (voyants, autres relais).
01 mai 2014 un long week-end!
Ca y est le châssis est terminé, tout est fonctionnel.
Une embase Lemo a été rajoutée pour un éventuel autre pilotage. A gauche, le relais temporisé pour l’alimentation du rack HT.
Je me suis trouvé des 5Y3, revenir en arrière et les mettre à la place des redresseurs au silicium…
Et maintenant : L’alimentation HT!
Vu le poids du transformateur…..40 Kgs
2 x 2250V 500mA
Celui-ci est démonté pour permettre de travailler plus facilement dans le châssis (on remarque les deux fusibles).
Un petit peu d’ordre!
Le soft start sera repris,les résistances sont fêlées.
Quelques simplifications et reprises filaire seront faites.
Mais surtout, il faut renforcer le châssis!
Bien pratiques ces cornières!
Je verrai bien une platine au dessus du condensateur de 4 µF 2500V service et de la self de de filtrage de 7 Henry pour recevoir les résistances bleeder qui sont à droite (85 + 100 KOhms)?
Au fond, ceux sont deux disjoncteurs réglables utilisés pour le courant total HT et le courant écran de la P600.
Bon, j’ai tout enlevé pour refaire les fixations des redresseurs, de la self et du condensateur.
Il n’y a plus que les disjoncteurs, le voyant, les gros disjoncteurs réglables et le commutateur M/A/T.
La platine soft start
Elle est toute simple :
Le 230V, phase et neutre passent par deux résistances de 20 Ohms 50W pour aller alimenter le transformateur HT. Un relais 24V double contacts de 40A est câblé en parallèle (NO).
Le 220V est prélevé en sortie pour être redressé par une diode 1N4001 pour alimenter la bobine du relais (125 Ohms) à travers une résistance de 1 Kohms 50W (25W sur la photos).
Le retard s’effectue par le couple résistance et condensateur chimique de 2200 µF 50V soit environ 2 s (le relais enclenche à 18V).
Cela suffit pour limiter l’appel de courant à la mise sous tension.
Test avec le transformateur à vide.
09 mai 2014 Un long week-end!
Ca y est l’alimentation HT est finie.
Le châssis bien renforcé avec la tenue du transformateur.
La fixation à la base a été enlevée, pour avoir plus de place pour les câbles.
Le fusible de provenance « four à micros ondes » de 5KV 0,7A sur le point milieu du transformateur.
La platine Soft Start (toujours la résistance de 25W remplacée prochainement par une 50W)
La résistance bleeder 120K 55W
Et maintenant, il faut vérifier les différents rebouclages entres racks, pas facile, il faut tout sortir et faire la manip dans le garage!
Heureusement le week-end n’est pas fini!
11 mai 2014 le week-end est fini…..
Reprises sur le modulateur, Mise en place des shunt et réglage du courant de repos.
Vérification avec une alimentation de 2300V vite faite et le Variac (très important) que tout fonctionne bien notamment la détection de HT pour commuter le relais G2.
Rien n’a explosé!
Sous 2310V 9mA de courant G2 (750V), c’est un peu fort (normalement 2 x 2mA sans signal), on verra une fois en fonctionnement
Réglage de la polarisation pour 50mA de courant de repos pour les deux tubes (I cathode).
Le deuxième galva donne la tension de polarisation (-95V).
La puissance BF devrait être de 400W sous 20.000Ohms, suffisante pour les 400W HF de la P600.
En poussant un peu on a vite fait de faire gonfler les résistance vitrifiée….
Oui, une résistance dit « fusible » en série sur le 2300V on ne sait jamais… en plus du fusible.
Et voilà dans quel espace je travaille!
18 mai 2014
Rappel pour le circuit de sortie :
Classe C soit k = 2
Req =Va / k x Ia
Req = 2320V / (2x190mA) = 6,1 KOhms
Ce qui donne :
CV plaque : 75pF (le tube a un capacité d’anode de 21pF)
Self dur circuit : 19uH
CV charge : 820pF
Je suis en train d’apporter les dernière grosses modifications sur le châssis PA.
- Rigidification de celui-ci avec des cornières.
- Le relais d’antenne est intégré dans le châssis, 2 sorties SO239.
- Reprisse de la masse sur le circuit de sortie avec des bandes de cuivre.
- Le sélecteur de charge est modifié avec 4 condensateurs de 120 pF associables et un condensateur de 500 pF fixe.
- Les condensateurs seront sur une platine époxy cuivrée.
- La cloison du milieu aura une fenêtre grillagée pour recevoir un ventilateur de 120 x 120 qui soufflera sur le tube.
- Diminution du sélecteur de bandes de l’étage intermédiaire et du renvoi d’angle.
Voici la reprise du sélecteur des capacités de sortie (charge), soit une charge de 500 pF à 980 pF par pas de 120 pF.
L’ensemble est monté sur une platine époxy avec deux faces de cuivre reliées entre elles par du scotch cuivré et reliée à la masse du CV accord par une bande de cuivre elle même reliée à la masse du châssis.
26 mai 2014
Avec le mauvais temps…..
Le relais d’antenne est à droite, le câble vert est pour la HT
Un ventilateur pour la P600
Encore un peu de ménage coté 6146
Enfin prêt pour les essais, il reste juste qu’à vérifier les connections
01 juin 2014
Enfin prêt pour les premiers essais!
Quelques coquilles mais rien d’insurmontable, il faut y aller tranquillement.
- Pas de THT –> commande rack HT (pas de 230V).
- Pas d’alimentation du relais de tempo filament P600 (pas de 230V).
- Mettre les deux primaires du transfo HT en phase….
Peut être que le weekend prochain (un peu plus long..) il sera fonctionnel!
07 juin 20104
Les premiers essais!
Quelques rajouts comme une petite sonde de courant HF, accessible sur une BNC en face avant et une R100 en sortie d’antenne.
Quelques mesures :
P600 :
- Pout : 350W en chargeant avec 620pF
- Ia : 190mA
- Ua : 2320V
- Ig2 + Ig3 : 45mA (25mA + 20mA)
- Ug2 : 370V
- Ug3 : 280V
- Ig1 : 10mA
- Ug1 : -225V (fixe)
6146 :
- Ia : 28mA
- Ua : 530V
- Ig2 : 2mA
- Ug2 : 230V
- Ig1 : 1mA
- Ug1 : -73V
Les mesures ont permis de constater que la modulation est bonne, la prise de la G2 a été optimisée sur le transformateur de modulation.
Pour 100% de modulation à 1KHz, on a 70% de modulation à 100Hz et 8KHz, réponse plate de 300Hz- 6KHz.
d’étalement en fréquence
Prise de son avec HDSDR (F1APJ) encore quelques réglages à faire.
Si le courant total de retour HT (2320V) est supérieur à 500mA, la protection s’enclenche.
La prochaine fois, la peinture des faces avant mais là, c’est une autre aventure qui débutera plus tard.
350W porteuse et une précision en fréquence…
La Tour Eiffel
La partie Audio, à moi à trouver les bons réglages!
Toujours des câbles avec le filtre secteur!
Le « petit » balun pour passer de 50 à 69 Ohms
Le disjoncteur avec différentiel
18 juin 2014
Cela fait six mois que je travaille dessus!
La dernière ligne droite….La peinture et les inscriptions.
Comment peindre proprement les faces avants en alu nues et peintes?
La bombes à peinture, le pistolet à peinture, le pinceau….?
Non j’ai opté pour le petit rouleau à peinture.
La peinture vient de chez Hammérite couleur « châtaigner martelé ».
Le plus long, démonter les faces avants!
Un peu dénudé!
Après avoir passé toutes les plaque au papier de verre « 400 » et effectuer un bon dégraissage, me voilà parti pour passer le rouleau.
Très facile, le rendu est granité, du plus bel effet.
Trois couches pour les plaques nues et 2 couches pour celles déjà peintes.
Peinture à la chaîne!
Il restera les inscriptions sur cuivre….l’ordinateur sera utile.
Le jour de la fête de la musique
Entre deux partitions…
Il reste :
- Les inscriptions sur plaques d’Alu.
- A donner un coup de peinture sur l’encadrement.
- Mettre les flasques de coté.
- Remplacer quelque vis et peindre les têtes.
- Traiter les tôles grillagées sur les cotés.
un peu flou…..
Ca fait son effet!
Encore quelques détails, là presque toutes les inscriptions sont posées.
13 décembre 214
Quelque chose n’allait pas dans la modulation, elle manquait de dynamique. Après investigation, l’origine est clairement identifiée : l’ensemble Behringer qui, au dessus de 0dB 600 Ohms, rabote le signal.
Il me fallait au moins 10dB pour attaquer le push-pull de 6F6 (ayant grillé le transformateur des 6J5).
André ma aimablement bobiné un transformateur double C avec un fil un peu plus gros (à l’origine 7/100).
C’est bien fait!
Il ne me restait plus qu’à le mettre en lieu et place de l’ancien.
Impécable!
J’avais prévu une contre réaction sur le modulateur en prélevant une partie de la BF sur les anodes des 813 avec une sonde pour la réinjecter sur les G1 des 6J5 en opposition.
La sonde n’est pas encore connectée aux anodes des 813.
L’idée provient d’un article paru sur AM Window
Mais avant cela quelques mesures s’imposent.
Hélas du RAC provoqué par le transformateur des filaments des 813 (couplage avec le transformateur d’entrée). Il est remplacé par le frère jumeau de la P600, il est blindé.
Les résultats sont biens meilleurs.
73, Marc
F5MAF
