Présentation :
Opérateur Christophe ayant un faible pour les constructions OM à tubes et la remise en état d’émetteurs récepteurs (dits trusquins) de surplus fonctionnant sur les bandes amateurs et modulation d’amplitude.
Situation géographique :
Christophe se situe à Saint Junien « les cascades « (87, Haute Vienne ), http://www.saint-junien.fr/
40km à l’ouest de LIMOGES et à 1Km de la Charente (16).
Connu pour ses gants de luxe et . . . ses radioamateurs ferrailleurs ! ! !

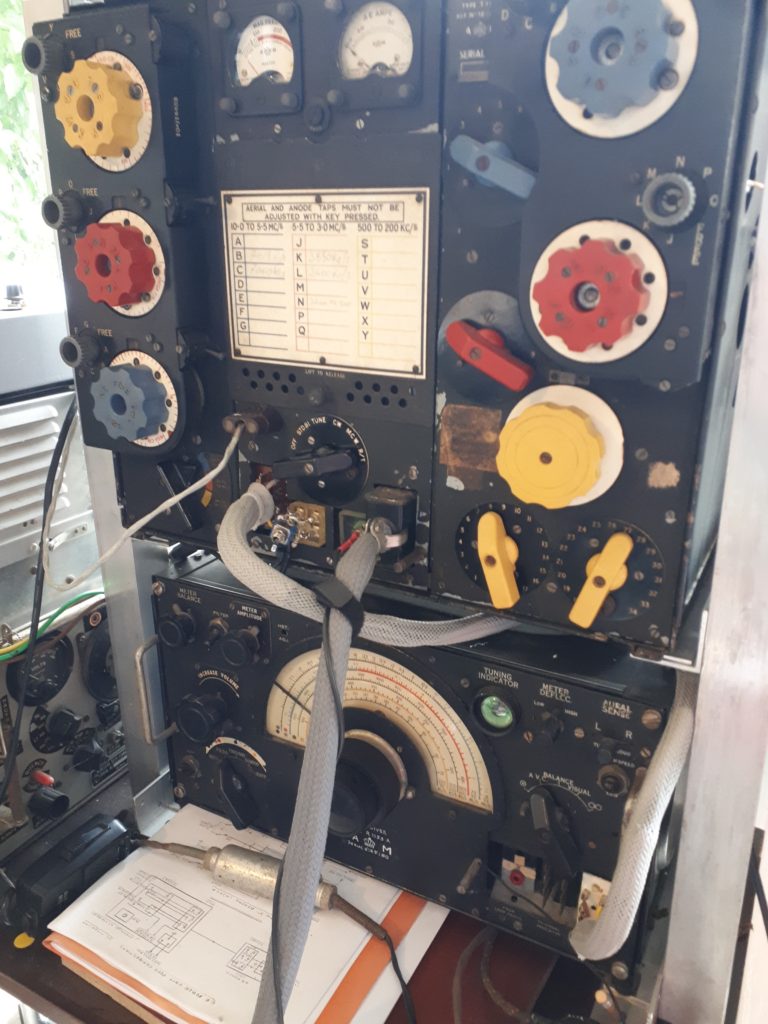

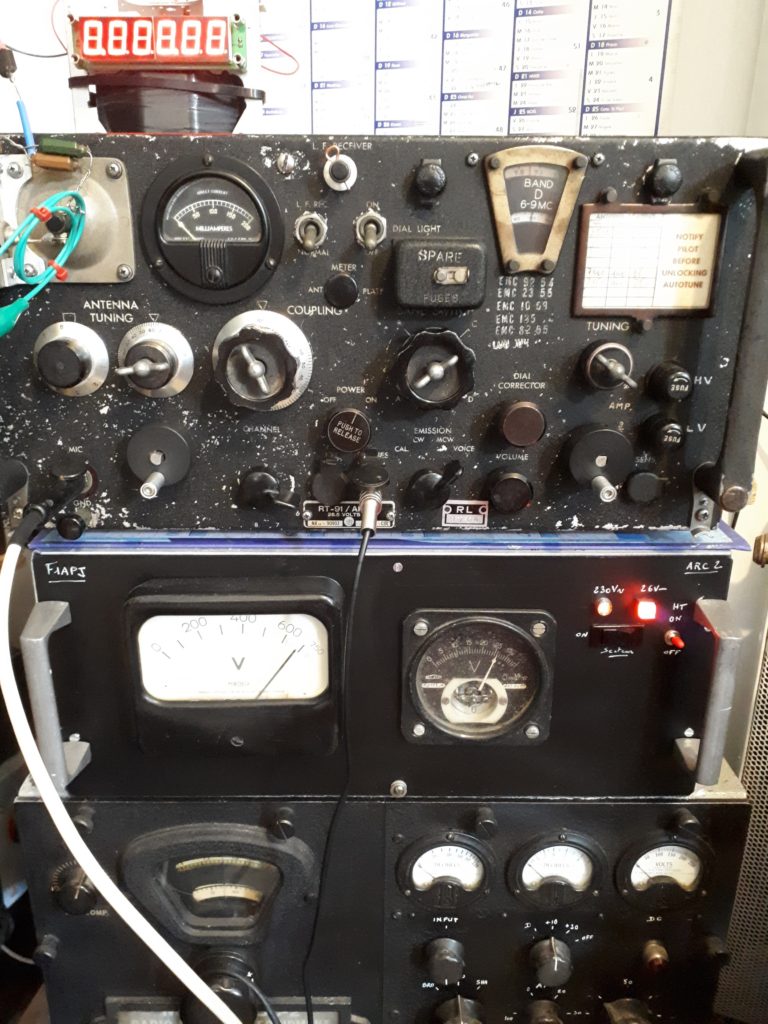

Les TX & RX :
BC669
Émetteur récepteur AM/CW fonctionnant de 1680KHz à 4450KHz.
BC610
Émetteur AM/CW fonctionnant de 1500KHz à 18 000KHz, il équipé au final d’une triode 250TH modulée par une paire de 100TH.
Une 450TH suivie d’une 250TH et la dernière une 100TH.
L’amplificateur :
Voici un P.A , un vrai !
Pas 4 petites 572 dans une boite de conserve!
ATTENTION 5.000 Volts
Cet amplificateur « MONOTUBE » équipé d’une QB5-1750 amplifiera encore la puissance issue de vos petits montages en AM of course …
Datasheet du tube : QB5-1750
Vue d’ensemble
Pas besoin de montage de forte puissance, mais la qualité s’impose,
car je n’ai jamais vu entrer du mauvais pour sortir du bon d’un tel trusquin.
Le tube
A noter que le secret de ce montage grille à la masse avec attaque par la cathode, réside dans le circuit d’entrée; il ne doit engendrer aucun retour, le 1/1 est obligatoire!
Les relevés sur 80M:
-
- 1.5W in 80W out
-
- 7W à 8W in 200W out
- 10W in 300W out
La QB5-1750 est très souple à l’emploi et elle est robuste.
Le téflon est de rigueur pour toutes les traversées 5KV ( le reste ne tient pas HI!).
Il est obligatoire d’avoir un démultiplicateur sur la commande du condensateur sous vide du Tune.
Le commutateur de bande doit être lui aussi à la hauteur du montage car même si mon montage est « un montage à l’africaine » il faut ce qu’il faut et au bon endroit.
Un commutateur de TU BC191!
Le CV de charge
Vue de coté
En chauffe!
Nota : Il est préférable d ‘avoir l’alimentation séparée Hi!
Le schéma avec réduction à mi tension en standby pilotée par le PTT etc…
Le schéma en cliquant dessus
Petite collection de micros Mélodium
Projet en cours
Un émetteur AM modulation par la plaque et l’écran avec option « modulation par la cathode » avec un IRF840.
Deux 1631 modulant une 807
Il y a de la HF sur la G1 de la 807!
Cliquer dessus pour télécharger la dernière version
Quelques améliorations proposées par Jean Pierre F6BGV notre spécialiste de la modulation plaque – écran :
1) PARTIE HF :
– Il n’y a pas assez de capa sur L1 (qui ne fait que 10µH en diamètre 28mm). pour accord sur 1800 kHz. Mettre un mica fixe de 620 à 680 pF (au lieu de 430 pF).
– Supprimer le chimique en parallèle sur OD3.
– Découpler base de L3, par un 4,7nF céramique (au lieu de 470 pF)
– Mettre (toujours) cathode 807 directement à la masse.
– Mettre R de polar grille 807 de 22k/1W (au lieu de 12k). Avec une excitation de 4mA, il y aura – 88VDC (environ) à la base de la 1mH.
– La capa de découplage (4,7nF céramique) de la bobine d’arrêt du PA (2,5 mH), sera isolée à 2 kV.
– L’écran de la 807 sera simplement alimenté en partant de la HT modulée, par une 25k/5W (au lieu d’un pont qui ne sert à rien ici). Environ + 250VDC sur G2/807.
– La capa (gros mica de préférence) de sortie du circuit en Pi, sera d’environ 800 pF (au lieu de 2000). Q = 10 pour sortie 50 ohms sur 80m.
– Puissance de sortie HF = 25 W environ, avec 450 V plaque sous 80 mA.
2) PARTIE BF :
– Prévoir un filtre HF (47k + 470pF) à l’entrée micro
– Toutes les capa (plastiques) de liaison, seront de 4,7 nF seulement (au lieu de 25000 pF). Sinon, trop de graves…
– 2ème triode ECC83 : 47k et 47k (au lieu de 18 et 22k). Polar par 1,5k (au lieu de 4,7k).
– cathodes 1631 polarisée par une résistance (découplée) de 200 ohms/ 4 W (au lieu de 125 ohms). Classe AB1 = environ 20 WBF, largement suffisant.
– Transfo de modulation : Z primaire : 9000 ohms, environ, de plaque à plaque. Z secondaire : 5000 ohms.
3) ALIMENTATION :
– Remplacer les 2 x 8µF, par 2 x 47µF/350V, pour avoir une HT plus stable (en parallèle avec de 47k/2W).
Le VFO
Les résultats :
Christophe a effectué ces modifications et cela s’en ressent, bonne dynamique, une alimentation mieux filtrée, …
Vous pouvez l’écouter ici au QSO du 06/05/2014.
Nota : pour cette dernière version il reste quelques coquilles et améliorations (Jean Pierre veille!) :
Pour l’oscillateur à quartz qui assurera une stabilité quasi parfaite. Mais :
Ton contacteur K1 coupe non seulement la HT sur le VFO (c’est bon), mais aussi sur l’étage driver 6AG7 ! (c’est pas bon). A revoir…
Et toujours :
– remplacer le 430pF sur le circuit oscillant par un 620 ou 680pF
– remplacer le pont de résistances sur l’écran de la 807, par une seule résistance en série de 25k/5W
– remplacer la capa de sortie du filtre en Pi, par une 800 pF (gros mica), sinon il n’y aura presque pas de HF en sortie !
– le rapport du transfo de modulation de 1,59 (carré de l’impédance primaire à l’impédance secondaire), n’est pas idéal (1,34), mais non critique.
– les capas de liaison BF de 25nF, sont inutilement trop fortes, mais non critiques.
Un autre émetteur avec une EL519
Le modulateur à IRF840 (F5SUA)
Voici la combinaison pour les tester sur U61 LX109 Metrix
Réfection d’un BC-223
RADIO TRANSMITTER SIGNAL CORPS US – ARMY BC-223-A
Construit par la RAULAND CORPORATION et conçu à Fort Monmouth NEW JERSEY, aux USA en 1940.
Le BC-223 est un petit émetteur HF, lorsqu’il est couplé avec le récepteur BC-312, il devient la station de radio SCR-245.
Il peut couvrir de 2,00 à 5,25 MHz en CW , MCW et AM grâce à l’utilisation de trois « TU » :
- TU-17-A 2000-3000 kHz
- TU-18-A 3000-4500 kHz
- TU-25-A de 3500 à 5200 kHz
D’origine, il délivre 10 watts dans une antenne fouet.
L’émetteur est équipé de :
- Deux VT-62 triodes type 801
- Trois VT-63 tétrodes type 46
Tubes 1619 sur support 4 broches .
Il est monté sur un support FT-173 dans des jeeps et bien d’autres véhicules de l’US ARMY.
L’alimentation peut être en 12 ou 24 volts DC.
Les commandes sont très simples.
Il y a 2 prises sur le côté inférieur gauche pour :
- Une clé J-45
- Un MICRO de type T-17 ou T-30 (laryngophone)
Lorsqu’il est utilisé avec le récepteur BC-312, ces prises ne sont pas nécessaires, car elles sont dupliquées sur le récepteur.
Il y a un bouton poussoir pour permettre la lecture du courant plaque et du courant de l’oscillateur MO ou XTAL .
En bas au milieu est situé la commande d’accord, « FREQUENCY CONTROL » avec un verrouillage mécanique; celle ci accorde l’oscillateur et l’amplificateur de puissance.
Pour le fonctionnement en position quartz, utilisez cette commande pour obtenir le courant de plaque AD HOC .
Il y a aussi une commande de couplage de l’antenne « ANT. COUPLAGE « graduée de 1 à 5 (avec un dispositif de verrouillage).
Sur le côté droit, une petite porte protège 4 QUARTZ FT171.
En dessous se trouve un interrupteur pour sélectionner MO (Master Oscillator) ou un des quatre FT171.
L’émetteur dispose de deux connecteurs 9 broches sur le côté gauche, un pour l’alimentation dynamotor, l’autre pour la télécommande « CONTROL» ( ce connecteur est facultatif).
Le modulateur utilise une paire de VT-63 tétrodes en classe B drivées par une autre VT -63 (ou 46) en amplificatrice microphone.
Les deux VT-62 pour la RF ont les filaments en 7,5 volts, de sorte qu’ils sont reliés en parallèle.
Les trois tubes du modulateur sont en 2,5 volts, cathodes à chauffage indirect, ils sont connectés en série, pour obtenir 7,5 volts. L’alimentation doit être ajustée pour fournir 8,2 volts, afin de tenir compte des chutes de tension dans les câbles.
Il existe plusieurs sources d’alimentation :
- VIBRATOR UNIT PE-125-AX en 12 ou 24 volts DC.
- DYNAMOTOR UNIT un PE-135 AX en 12 ou 24 volts DC.
Ces alimentations fournissent 250 mA sous 500 volts DC.
Elles fournissent également les 8.2 volts pour les filaments des tubes et du 12v pour les relais.
Pour ma part une alimentation secteur est mise au point avec un plan d’André F6HSB pour la régulation, les protections, etc…
La mise au point n’est pas total pour l’instant mais I’m working on it.
Collection de QSL AM
A noter avec quelle minutie et quelle précision ces cartes QSL décrivent les stations:
Rx Tx Antenne etc…
