Cet ensemble a appartenu à F3IH.

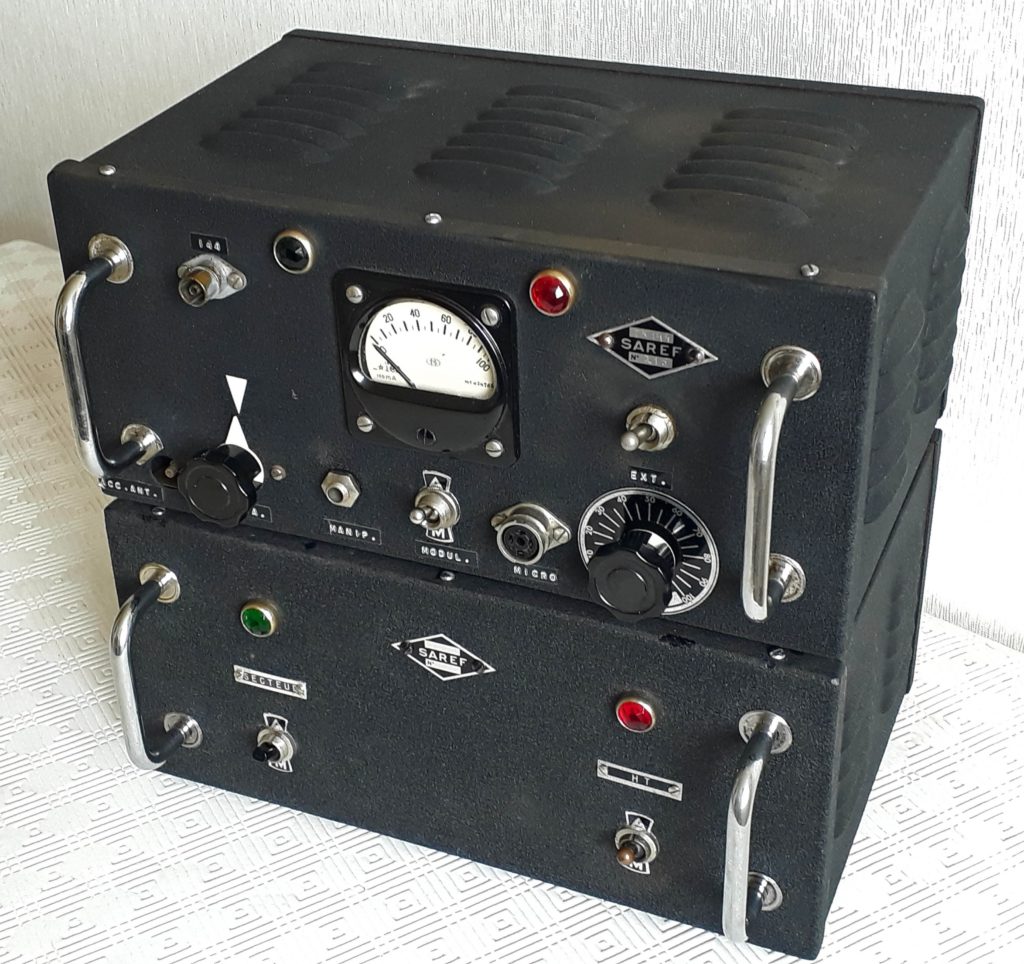

Description technique de l’émetteur 144MHz
Cet émetteur utilise au final un tube QQE 03/12 censé délivrer 15W d’après la pub. Mais en fait la puissance obtenue dépend de beaucoup de la tension réelle délivrée par l’alimentation.
Le max de puissance HF est obtenu avec l’accord manuel du dernier condensateur ajustable. Le réglage est très pointu. Heureusement il y a un repère pour le bouton, mais le contrôle avec un wattmètre est plus que conseillé.
Dans le montage de F8YG la QQE03/12 est montée avec une polarisation par courant de grille. C’est à dire que la polarisation dépend du niveau HF qui lui est injecté.
Plus il y a de puissance HF, plus la grille se polarise négativement et plus le tube se retrouve dans une classe de polarisation proche de la classe C pour laquelle le rendement est le meilleur (et du régime recommandé pour ce tube). Ce montage est assez « dangereux » car en l’absence de drive (panne) ou de niveau de drive insuffisant, le tube se retrouve à débiter un courant continu élevé et qui peut dépasser largement les capacités de dissipation anodique. Il est donc impératif que le niveau de drive soit suffisant.
Si le niveau de puissance en sortie est bon (au moins 10W) alors cela signifie d’une part que le tube se retrouve bien polarisé et que d’autre part une bonne partie de la puissance sort bien en HF et ne sert pas à chauffer les anodes. Il est donc impératif de toujours surveiller la puissance de sortie HF lors de l’utilisation de cet émetteur.

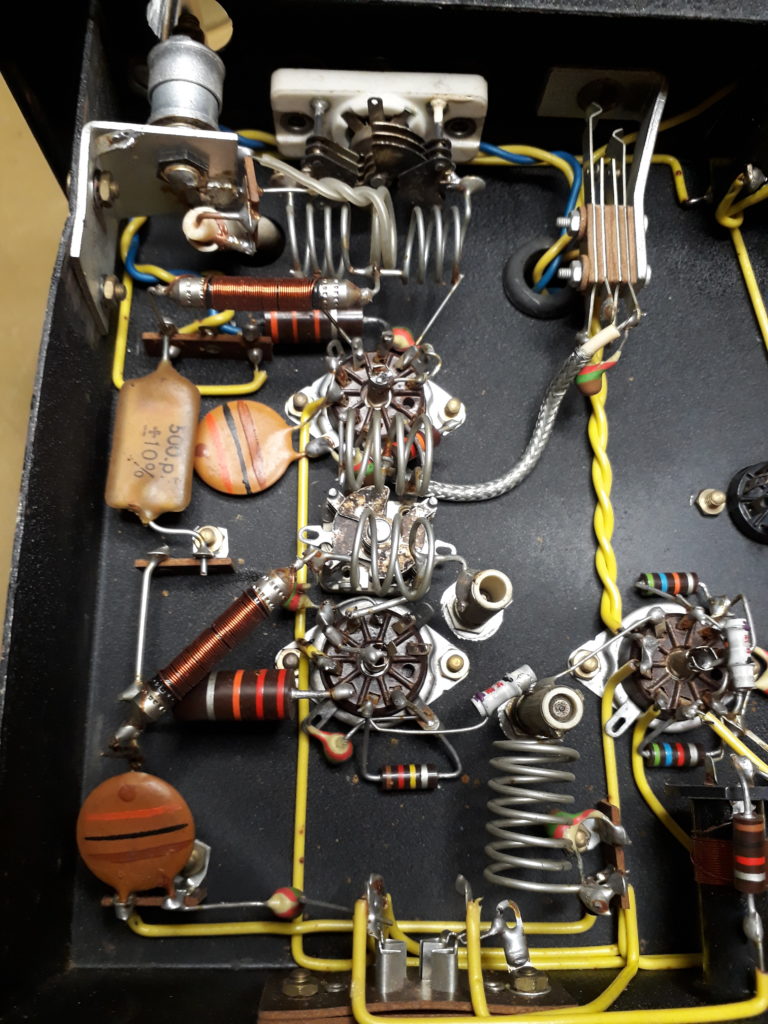

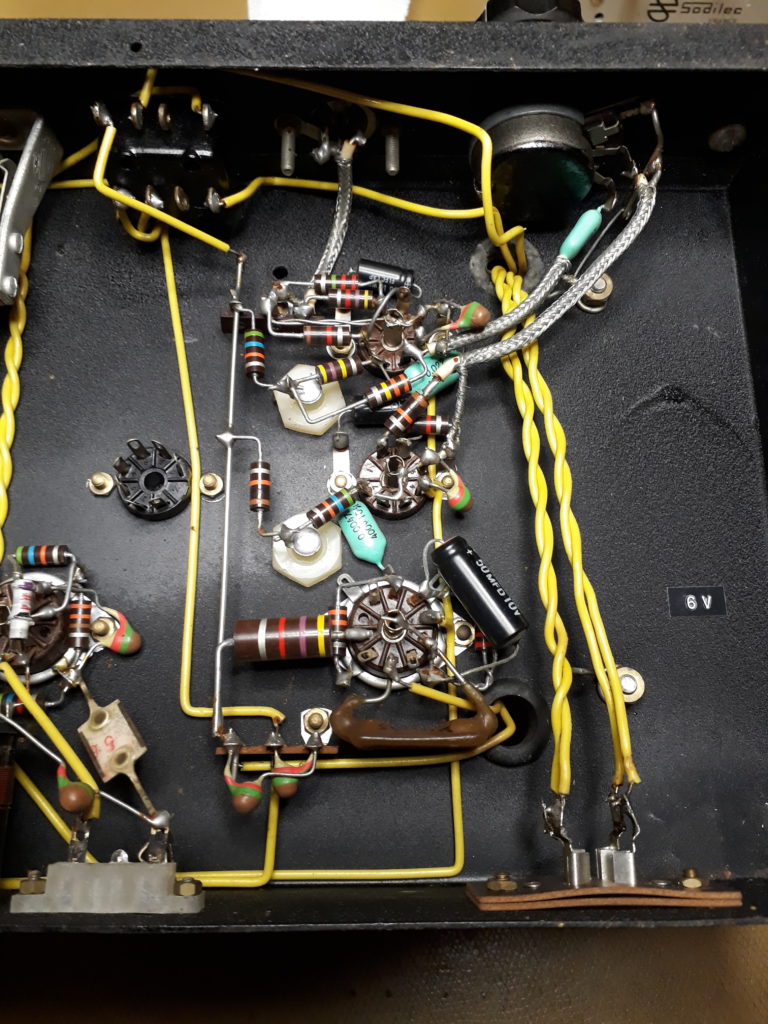

Câblage de l’émetteur
On pouvait utiliser un VFO externe à condition de débrancher le quartz et de mettre un bouchon à la place qui mettait en court-circuit à la masse les deux bornes du support du quartz. Dans ce cas le montage de la lampe oscillatrice se transforme en montage d’un étage buffer d’isolation d’entrée (en montage grille à la masse) et qui reçoit le signal du VFO externe 24MHz.
Concernant l’utilisation sans VFO et donc avec un quartz, sa fréquence à utiliser est la fréquence sur 144 divisée par 18.

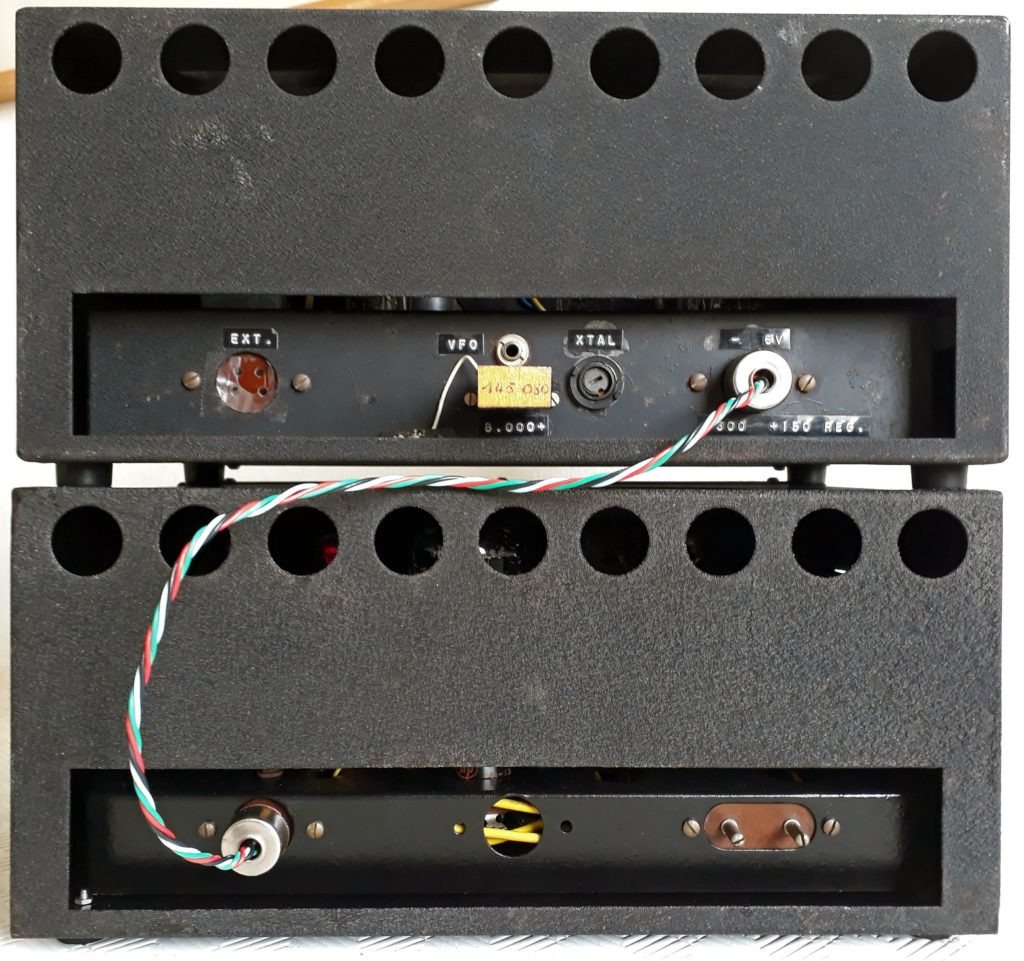

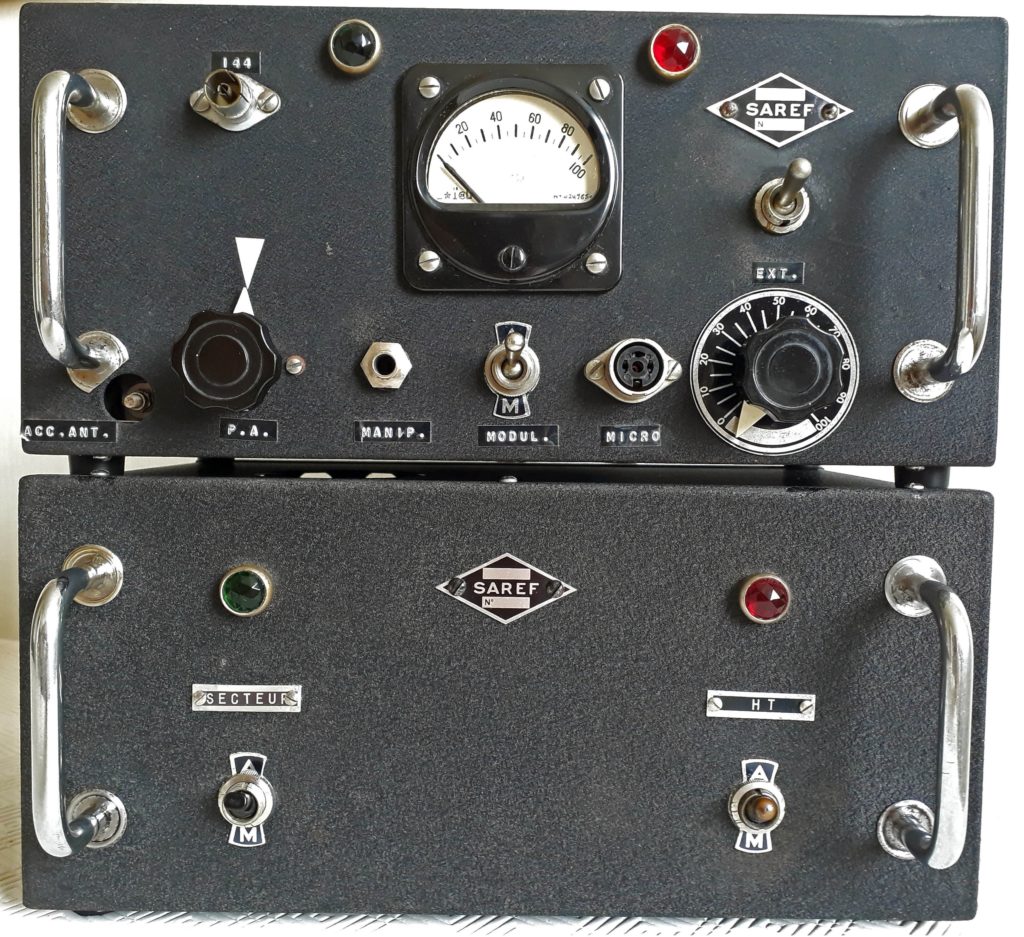

Il y a un interrupteur « EXT » sur la face avant qui servait à gérer les commutations émission/réception de la station (relais antenne etc..), l’équivalent d’une commande PTT. Il servait à couper l’alim 300V en réception pour couper l’émetteur, tout en laissant l’alim 150V en fonction car elle est utile à l’oscillateur (pour préserver sa stabilité). En effet si rien n’est branché en face avant et que l’on applique l’alimentation 300V alors l’émetteur se met à émettre immédiatement.
Lorsque l’on branche la fiche du manip morse l’émission se coupe car lorsque la fiche Jack est engagée cela ouvre le circuit de retour de la cathode à la masse de la QQE03/12. On peut donc utiliser le manip comme PTT aussi bien en CW qu’en AM (cependant le reste des fonctions continue à consommer sur le 300V).

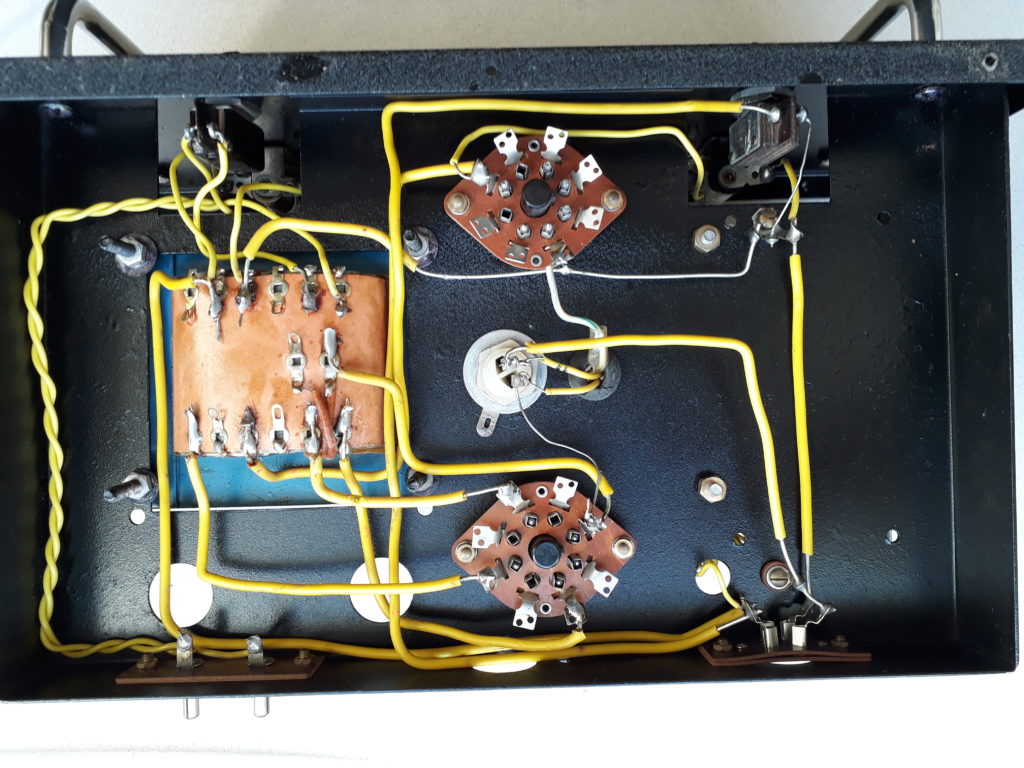

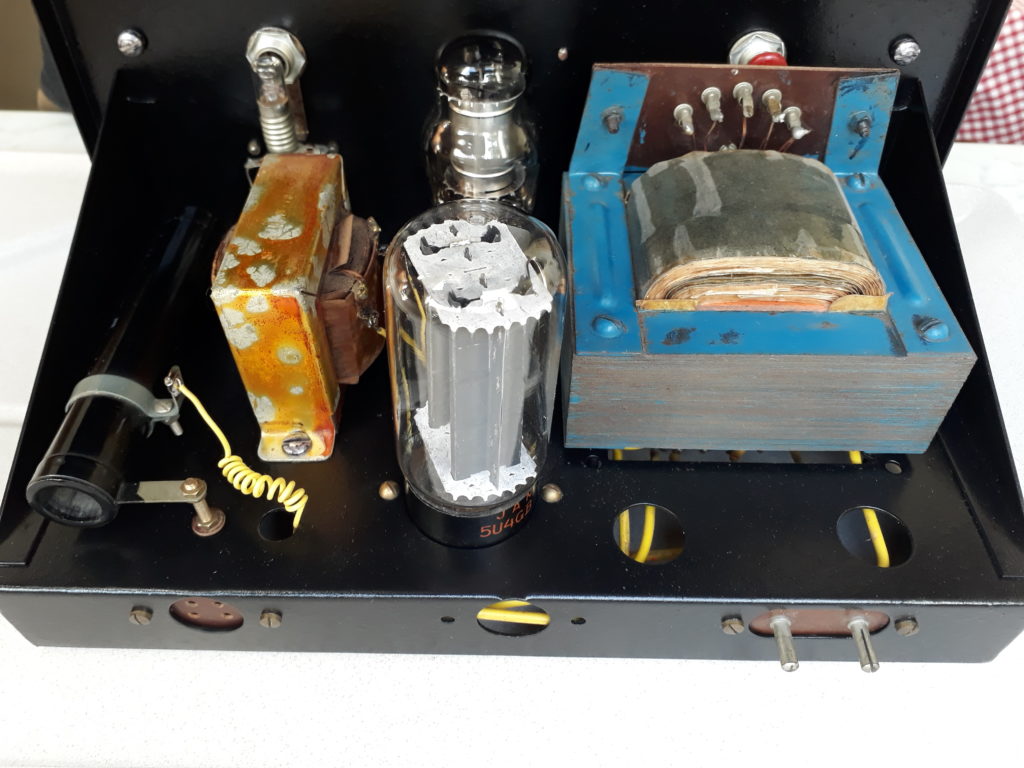

Câblage de l’alimentation

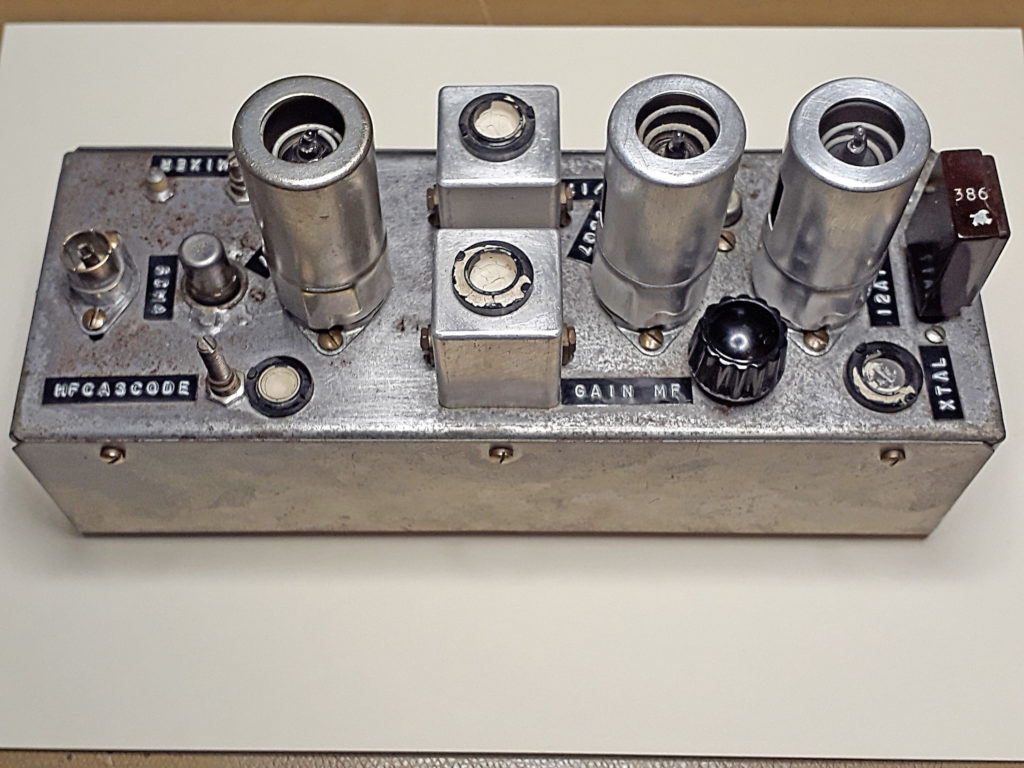

Description technique du convertisseur 144MHz/15-17MHz
Il s’agit de la version à Nuvistor. On trouve des pubs de SAREF pour cette version dans les Radio REF vers le milieu des années 60.
F8YG a proposé des convertisseurs 144MHz dès le début de son activité (années 50). Celui-ci est la dernière variante. En datation elle est parfaitement cohérente avec l’émetteur décrit précédemment (fin des années 60/1970).

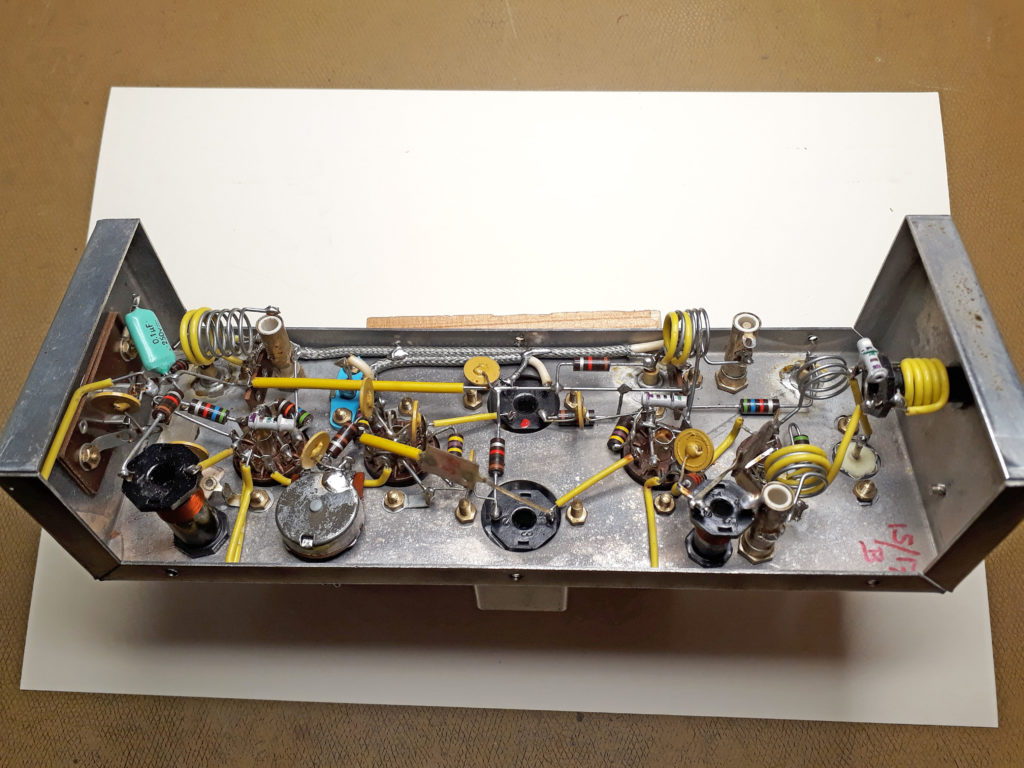

Le premier étage utilise le très classique Nuvistor 6CW4, neutrodyné et monté en cascode avec une 6BQ7. Le Nuvistor en question offre un très bon facteur de bruit et permettait d’être dans l’état de l’art à cette époque.

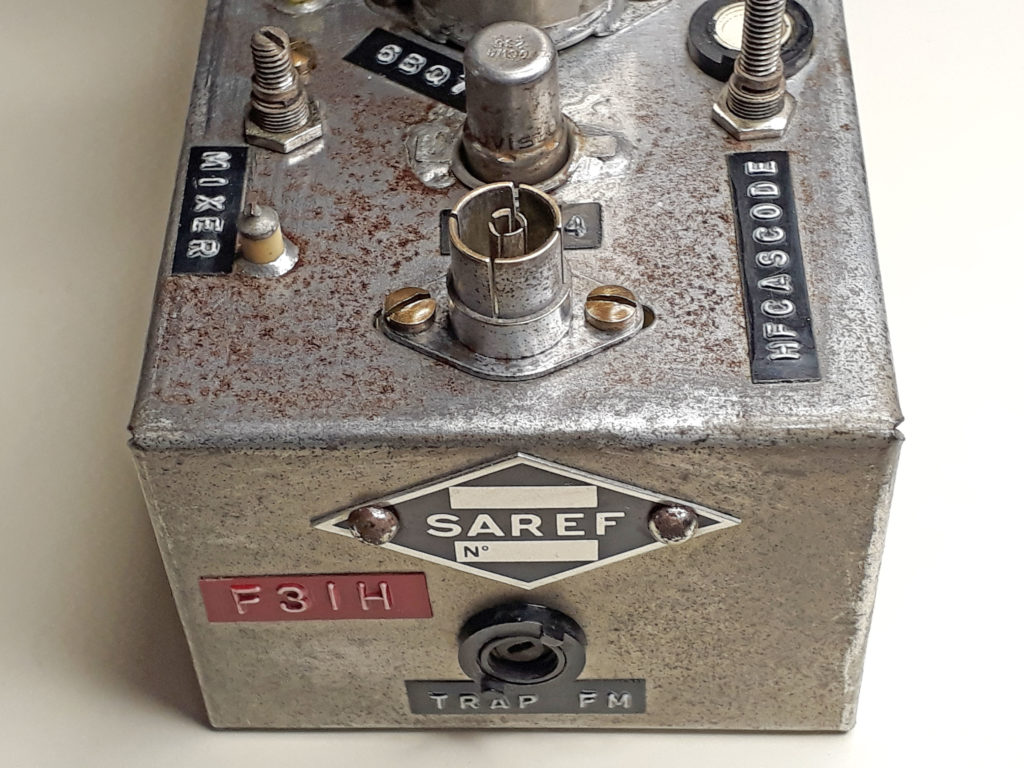

Directement en série sur l’entrée il y a un circuit bouchon qui réalise une trappe pour rejeter la bande FM.
Ensuite le circuit comporte un mélangeur avec une 6BQ7 et un ampli FI 15-17MHz monté en cascode et utilisant une autre 6BQ7. Un réglage du gain avec potentiomètre est prévu sur cet ampli FI.
L’oscillateur est un montage classique Pierce utilisant une ECC81 (ou 12AT7). Le quartz fonctionne en overtone 3 puis à l’oscillateur succède un multiplieur par 5 pour générer un signal d’OL autour de 129MHz. Au global : F_OL = F_quartz x 15.
Dans l’ensemble ce convertisseur se montre plutôt performant et de bonne qualité de fabrication et de câblage, à l’image des autres appareils proposés par F8YG.
Câblage du convertisseur

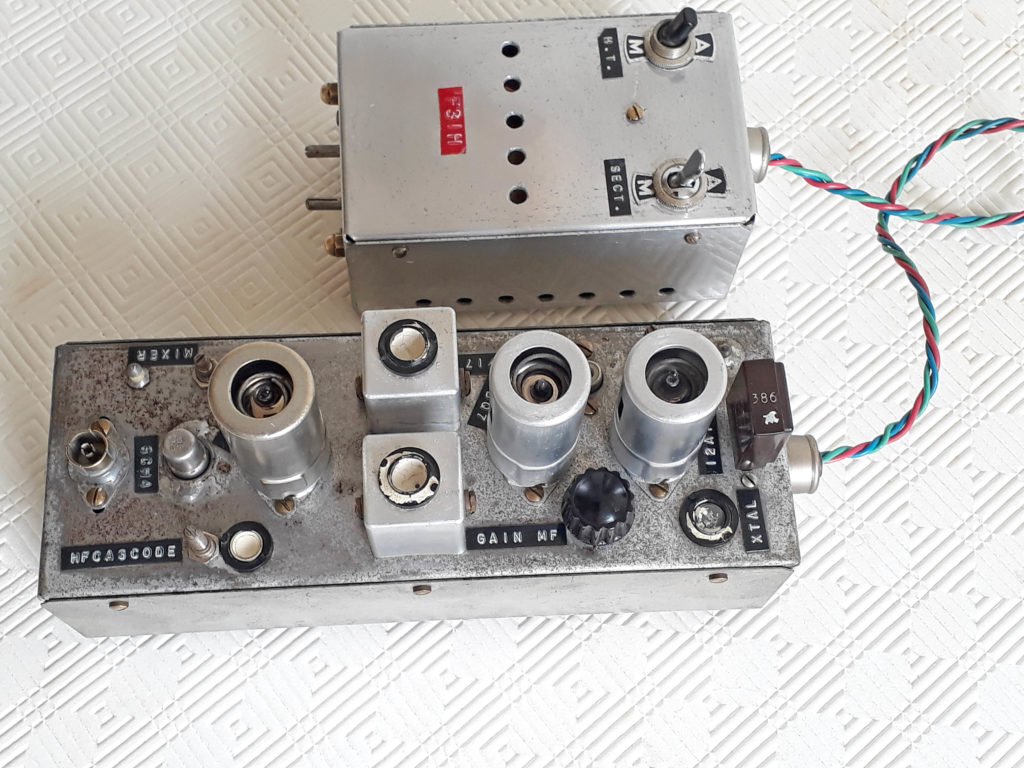

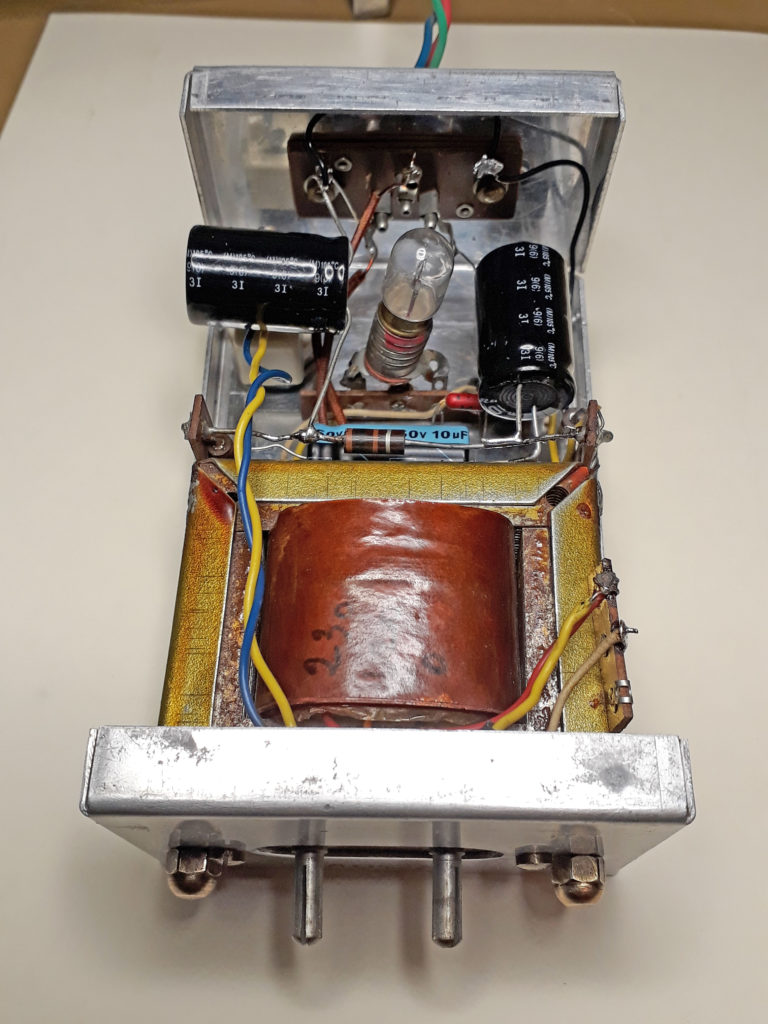

Le convertisseur pouvait être complété par une petite alimentation secteur (sortie 105V). Cette alimentation permettait aussi d’alimenter d’autres montages ou petits appareils dans une station.

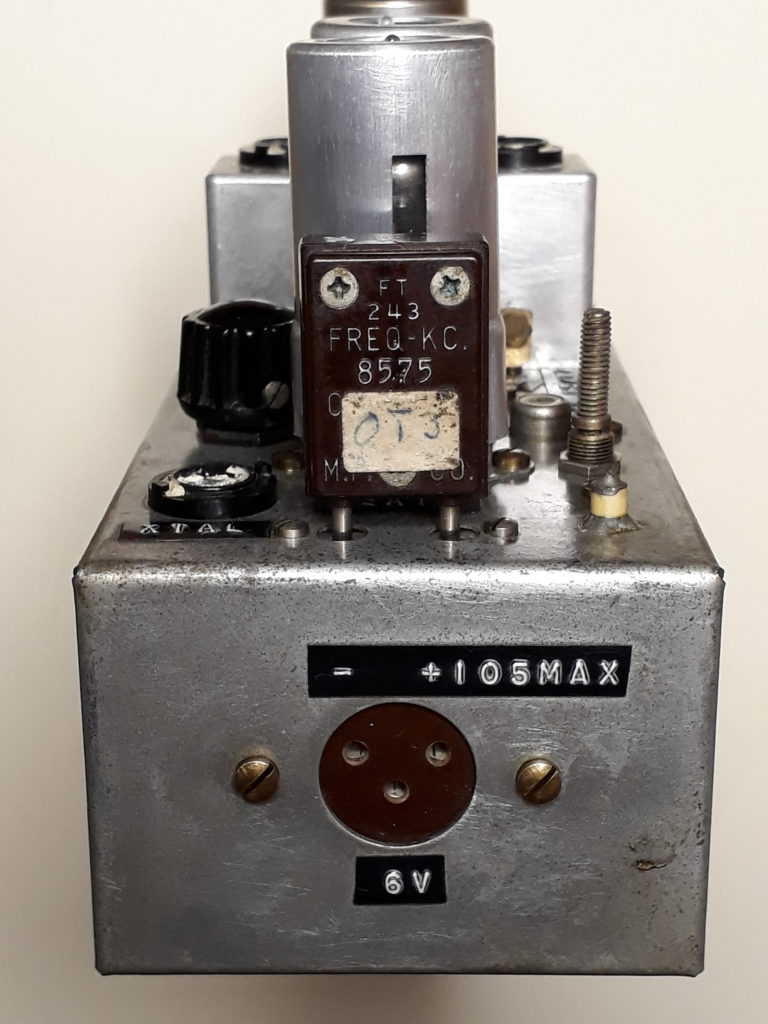

Alimentation du convertisseur
73s
Matthieu F4BUC
