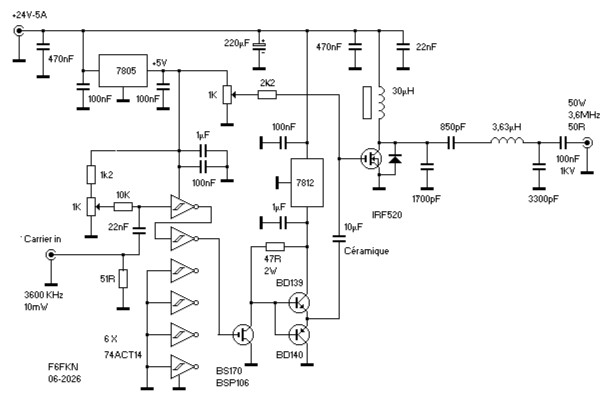

Voici un émetteur AM 3600 KHz en classe E.
Il sort 50 W, pour seulement 10 mW en entrée.

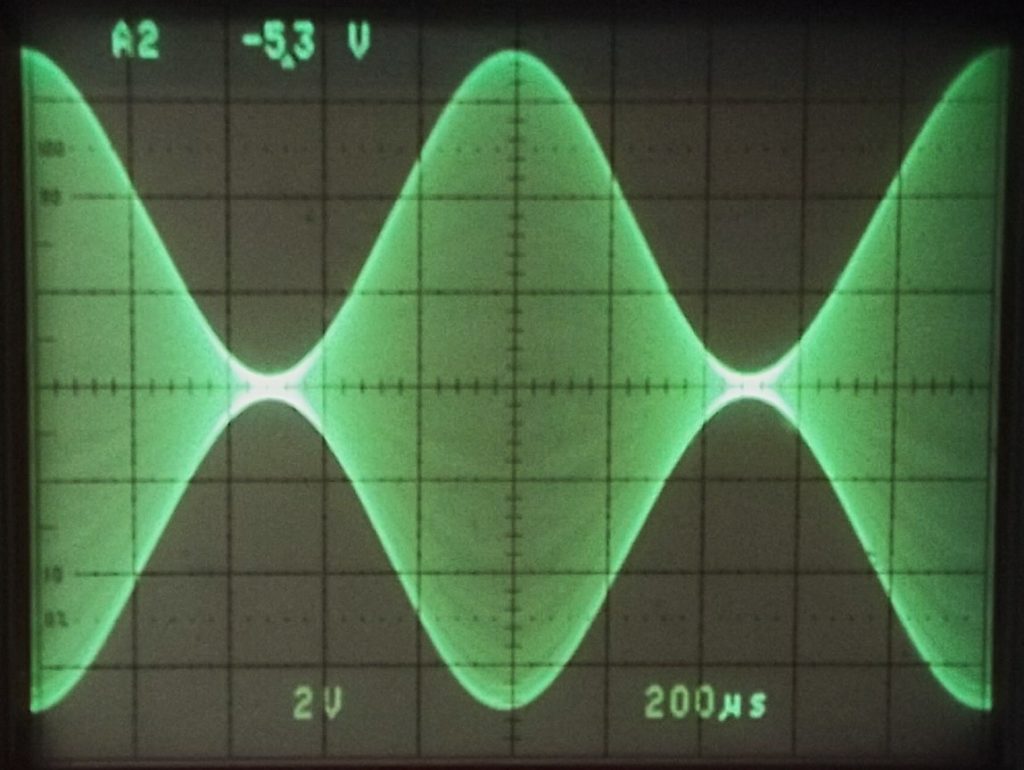

Ce truc est stupéfiant de simplicité, et se module directement et facilement par l’alim, entre zéro et 24V.

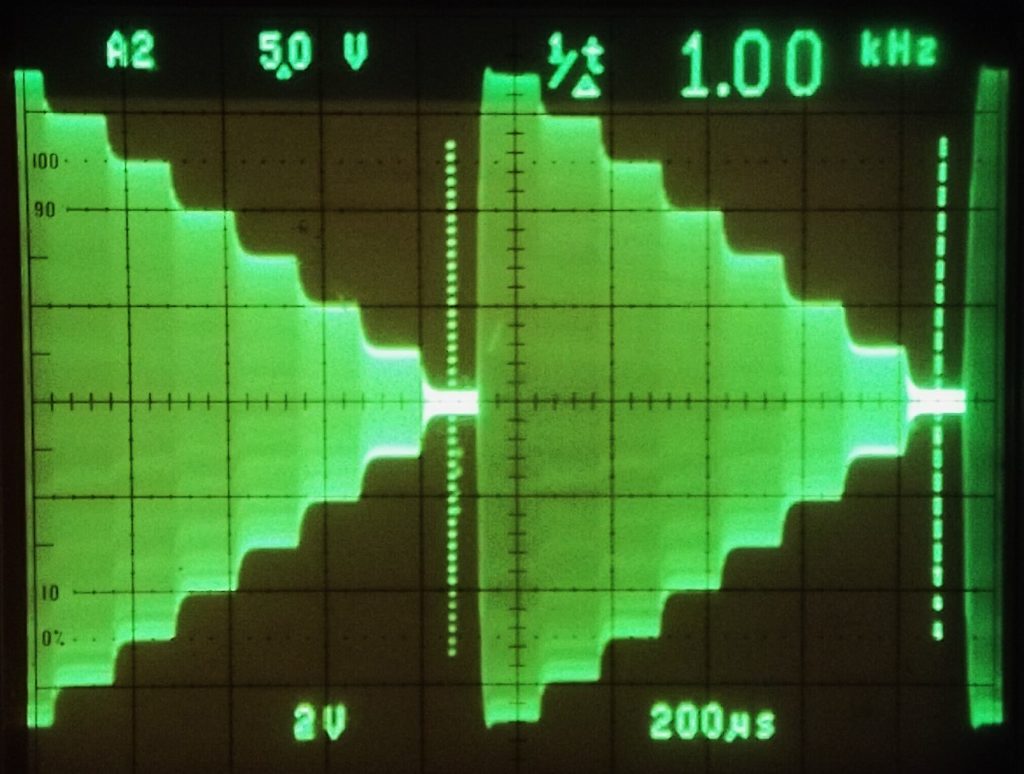

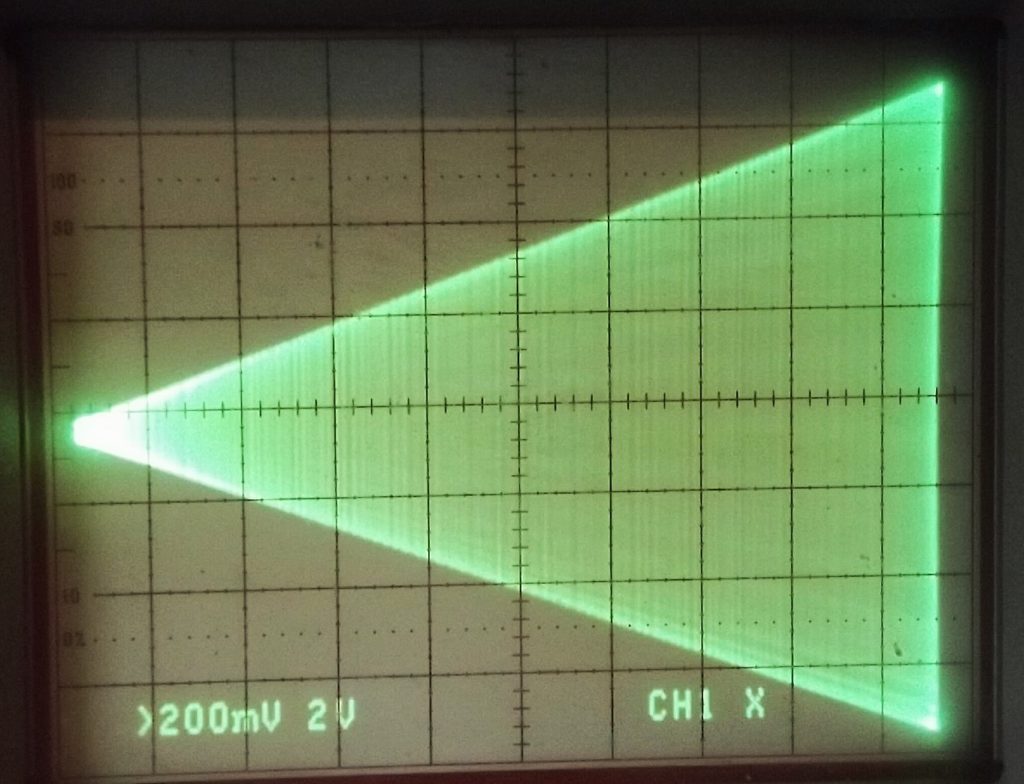

La linéarité est absolument parfaite, comme on peut le constater.
Le transistor du PA est un IRF520, payé 50 cents.
La seule précaution est d’utiliser des capas mica de bonne qualité.

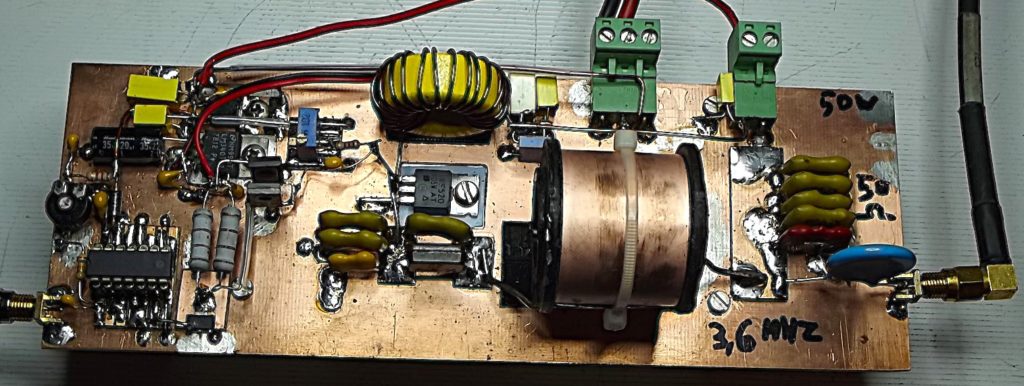

A titre humoristique, la self du PA (3,6 µH) est en circuit imprimé de 0,25 mm X 25, enroulé sur un mandrin 3D en polyéthylène.
Elle a tendance à s’échauffer, raison pour laquelle elle a été réalisée avec une large surface pour réduire au maximum les pertes par effet de peau.

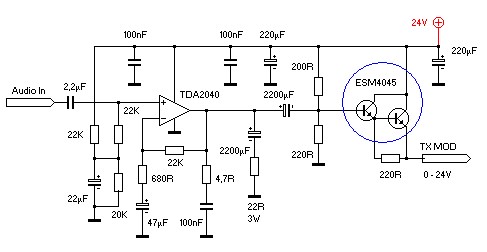

Exemple d’un modulateur, prévoir un bon radiateur.
Alain F6FKN,
