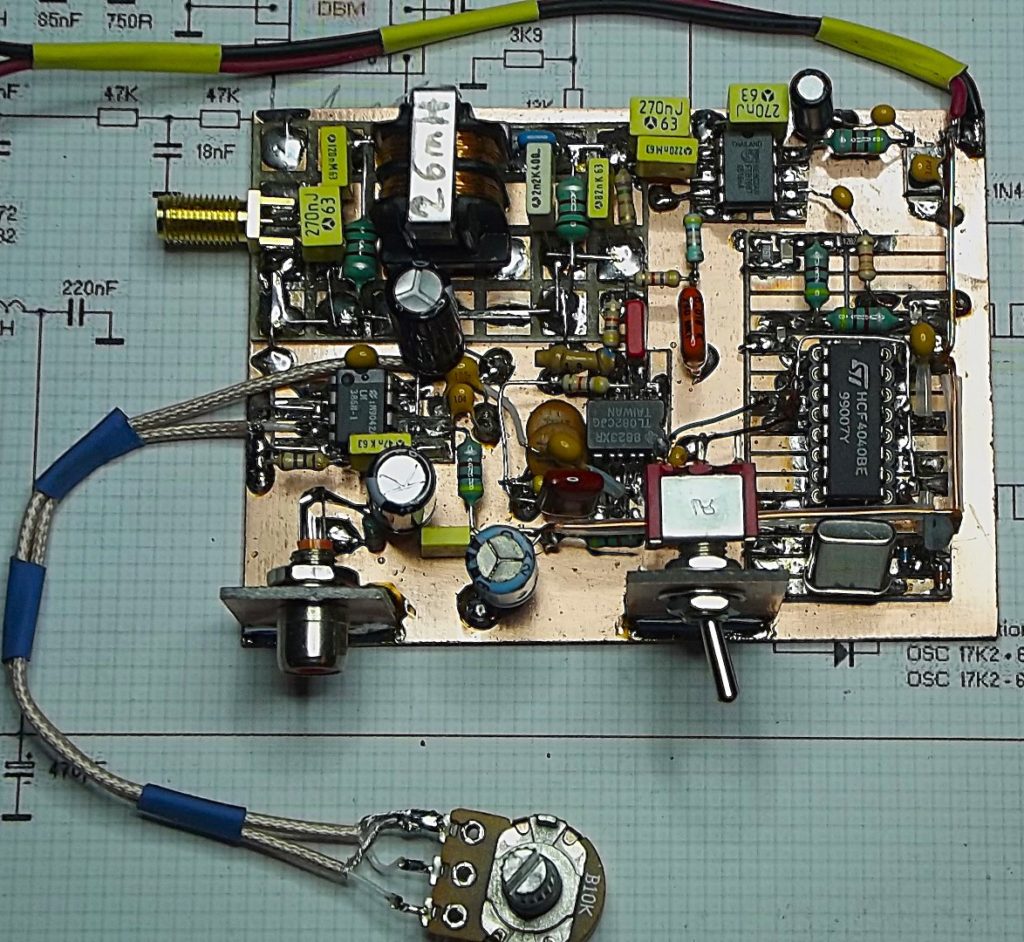

J’ai construit ce RX pour SAQ qui donne de bons résultats derrière une mini-whip,
Les essais de réception de dimanche dernier étaient totalement concluants.

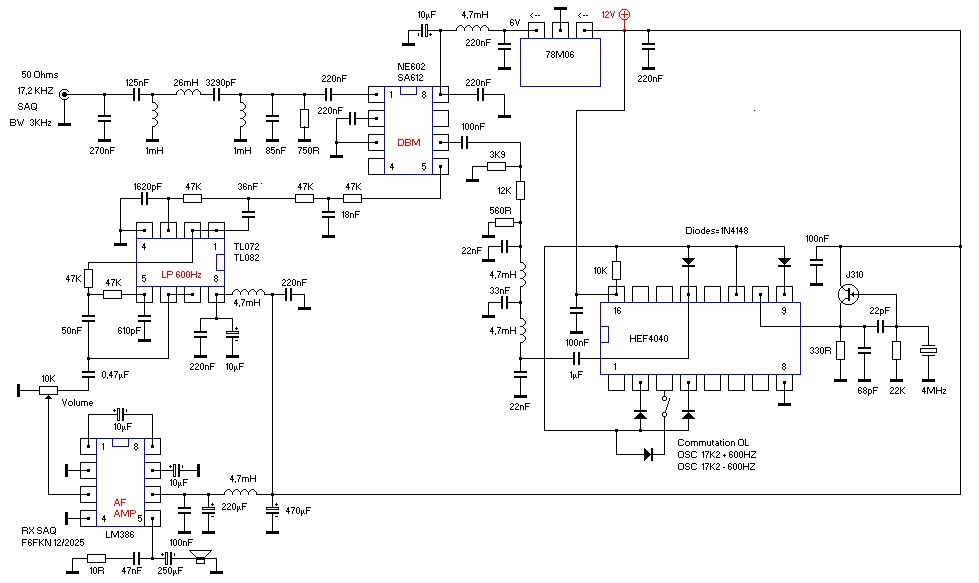

Ce récepteur à conversion directe dispose d’une commutation infradyne / supradyne, pour aider à échapper aux stations marines très proches de 17,2 KHz.
.La self de 26mH utilisée dans le filtre d’entrée provient d’une alim à découpage de vieux PC, dont on n’utilise qu’un seul enroulement.
Ces bobines servent de filtre mode commun, entre l’entrée secteur et le pont redresseur.
Attention à bien mesurer la valeur, après récup, car toutes ne conviennent pas.On trouve également ces bobines a prix raisonnable chez les fournisseurs Chinois.
Il importe de mesurer cette self avant de l’utiliser, pour s’assurer qu’elle fait bien la bonne valeur, afin de ne pas décaler la résonance du filtre d’entrée.
Alain F6FKN,
Pour ceux qui seraient intéressés, ils pourraient trouver les détails manquants.
Merci Alain pour ce montage, à tester lors des prochaines émissions de SAQ:
SAQ GRIMETON
Extrait de Wikipedia: https://fr.wikipedia.org/wiki/Station_radio_de_Grimeton
La station radio de Grimeton (aussi désignée sous le nom de Station radio Varberg) est un centre de télécommunications construit à Grimeton en Suède (comté de Halland) en 1922-1924 et qui témoigne des débuts de la communication transatlantique sans fil.
L’émetteur TBF (VLF) est construit en 1923 et contient actuellement le seul émetteur à alternateur d’Alexanderson en état de marche au monde. L’antenne est un faisceau de fils aériens tendu sur six pylônes autoporteurs de 127 m….
